Applications à haute puissance

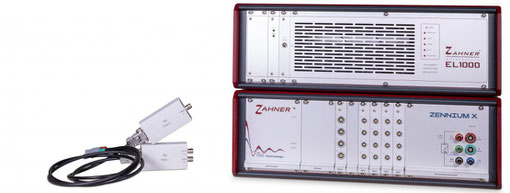

Les potentiostats de la série ZENNIUM peuvent être complétés par une charge électronique et être utilisés pour des applications de forte puissance (jusqu'à 1 kW). Les charges électroniques Zahner sont des potentiostats à un quadrant et ne peuvenet être utilisées que comme puits (disspateurs). Les charges électroniques Zahner (EL300 &EL1002) sont conçues pour mesurer des spectres d'impédance propres, même à des courants continus élevés.
Pour les électrolyseurs ou les mesures d'état de charge, une alimentation externe est nécessaire. Avec une alimentation externe, les applications à haute puissance (jusqu'à 68 kW) sont possibles.



Spécifications

Plage de courant:

Plage de tension:

Plage de fréquence:



Puissance dissipée max.:

EL300

100 A

12 V

10 µHz - 3 kHz @ 100 A

10 µHz - 10 kHz @ 25 A

100 W - refroidi à l'air

300 W - refroidi à l'eau

EL1002

200 A

4 V/100 V

10 µHz - 10 kHz @ 200 A

10 µHz - 100 kHz @ 50 A

1000 W




Méthodes

Le potentiostat ZENNIUM avec une charge électronique est principalement utilisé pour effectuer des mesures sur les batteries, les piles à combustible et les électrolyseurs. L'installation permet d'effectuer toutes les techniques électrochimiques standard.

Les quelques méthodes les plus utilisées sont:
1. Spectroscopie d'impédance électrochimique
2. Polarisation courant/tension
3. Cycles de charge/décharge
4. EIS dans les conditions de charge ou pour les électrolyseurs, dans les conditions de décharge ou à l'état de charge.

Extensions

La combinaison d'un potentiostat ZENNIUM avec une charge électronique peut être étendue à d'autres domaines.

Applications à haute puissance (jusqu'à 68 kW)

Une alimentation externe peut être utilisée avec le potentiostat ZENNIUM et une charge électronique pour les applications à haute puissance. Avec une telle configuration, des courants élevés allant jusqu'à 680 A peuvent être utilisés dans les mesures. L'alimentation externe permet également d'effectuer des mesures sur des électrolyseurs.

Contactez-nous pour plus d'info

Mesure d'impédance en parallèle

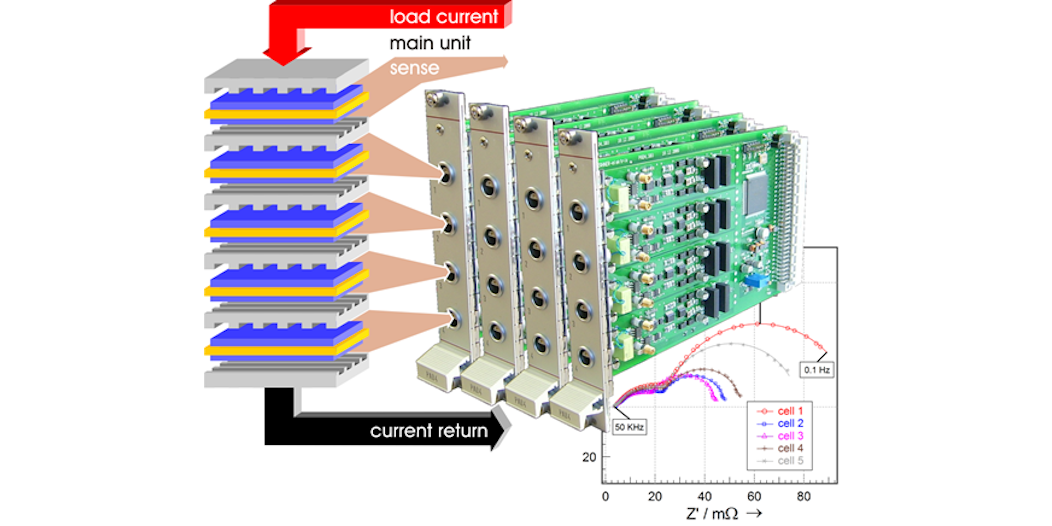

Les cartes PAD4 de ZENNIUM Pro ou ZENNIUM X peuvent être utilisées avec ou sans charge électronique pour la mesure simultanée de plusieurs spectres d'impédance pour des cellules individuelles dans une batterie ou une pile à combustible.

                                                                                  plus d'info? Appuyez ici



Accessoires

Une carte EPC42 est nécessaire pour relier le potentiostat ZENNIUM à une charge électronique. Une carte EPC42 permet de connecter jusqu'à 4 charges électroniques qui peuvent être utilisées de manière séquentielle.



Une carte EPC42 peut adresser séquentiellement jusqu'à quatre dispositifs PP/EL/XPOT. Il est possible d'installer jusqu'à quatre cartes EPC42 dans un potentiostat ZENNIUM X et ZENNIUM PRO. Au total, un potentiostat de la série ZENNIUM peut être connecté simultanément à un maximum de 16 PP/EL externes, qui peuvent être contrôlés séquentiellement.
