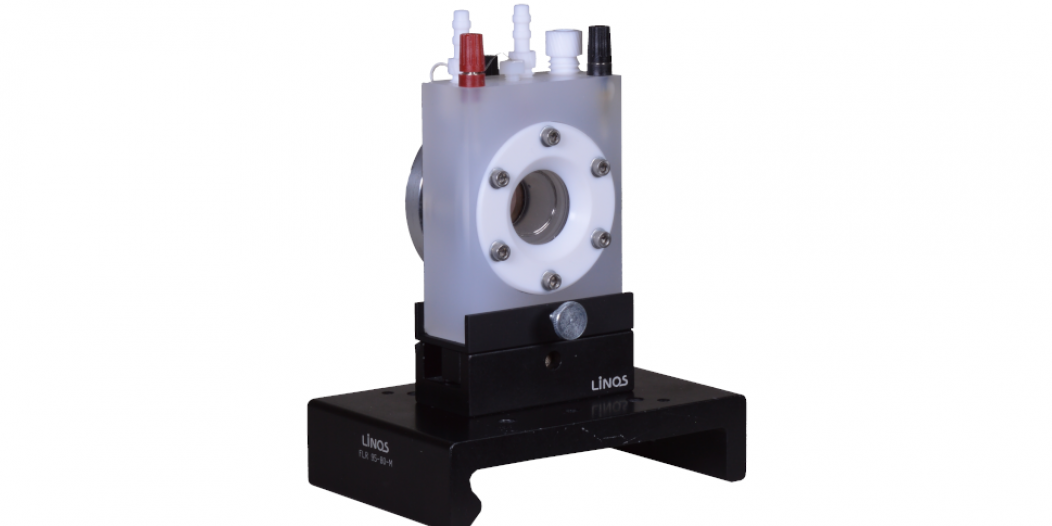

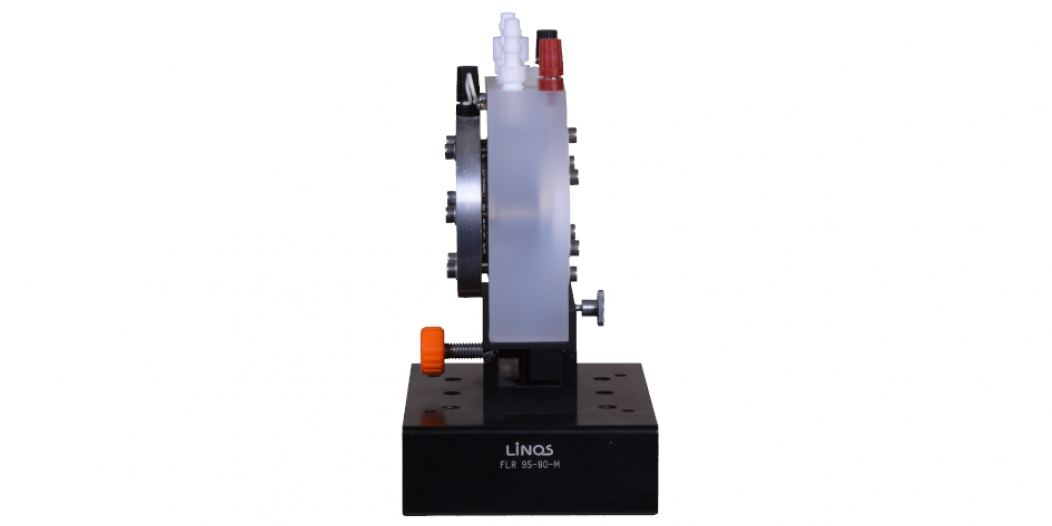

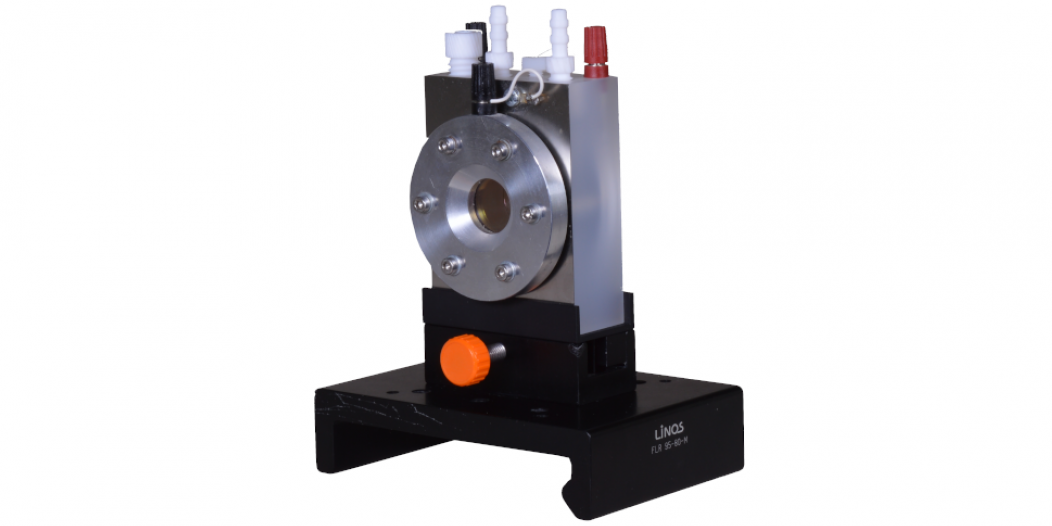

Cellules PEC
Les cellules PECC-1/PECC-2 sont spécialement conçues pour tester les matériaux d'électrodes à l'aide de techniques photoélectrochimiques.
Fabriquées en téflon et en PTFE, les cellules sont très stables face aux produits chimiques et sont disponibles avec une fenêtre en BK7 ou en quartz. La géométrie de la cellule est optimisée pour
les mesures photoélectrochimiques et la cellule est livrée avec une électrode de référence Ag/AgCl et une contre-électrode Pt.
Des photoélectrodes de différents diamètres (de 7 mm à 25 mm) peuvent être montées dans la cellule PECC-2 à l'aide de kits de réduction. La cellule PECC-2 contient également des entrées/sorties
de gaz.
® Cellules PEC étanches au gaz

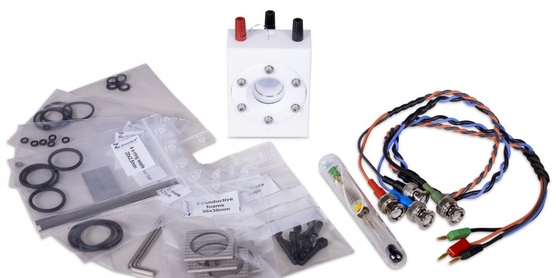

® Kit de réduction pour différentes tailles d'électrodes (d = 7 mm à 25 mm)
® PECC-1 : Cellule avec fenêtre frontale
® PECC-2 : Cellule avec fenêtres à l'avant et à l'arrière
Spécifications
Cellule
Diamètre de la fenêtre optique
Matériel de la fenêtre optique
Diamètre de l’échantillon
Volume de l’électrolyte
Trajet optique dans l'électrolyte
Matériel
Électrode Référence
Contre électrode
Électrode de travail
entrée/Sortie de gaz
Dimensions (L x L x P)
(*)échantillon dans la chambre de l'électrolyte
(**)échantillon de plaque de serrage arrière
PECC-1
20 mm
BK7 ou Quartz
max. 20mm(*)
25 - 40 mm(**)
7.9 cm3(*)
6.3 cm3(**)
18 mm(*)
23 mm(**)
Teflon (PTFE)
Ag/AgCl
bobine en Pt
Opaque
Non
60 x 25 x 80 mm3
-
-
PECC-2
18 mm
BK7 ou Quartz
max. 18mm(*)
25 - 40 mm(**)
<25 mm à la demande
7.2 cm3(*)
5.9 cm3(**)
18 mm(*)
23 mm(**)
Kel-F (PCTFE)
Ag/AgCl
bobine en Pt
Opaque et transparent
Oui
60 x 25 x 80 mm3
-
-
